KULLANIM KILAVUZU ESPRIMO P5720 FUJITSU SIEMENS
Sistem yapi grubunun kisa tanitimi
Yapi gruplarina iliskin bilgiler
EGB'li yapı grouplarinda mutlaka sunlara dikkat edin:
Modüller ile calismadan once kendinizdeki statik yuklenmeyi deşar etmelisiniz (Örneğin topraklanmı bir cisime dokunarak).
Kullanilan cihaz ve aletterde statik yuklenme olmamaldir.
Modulleri yerleistirmeden veya cekmeden once sebeke fiagini prizden cekiniz.
Modulleri yaliniz kenarindan tutunuz.
Modulun uzerindeki baglanti uclarina veya iletkenere dokunmayin.
Performans özellikleriyle ilgili bir genel bakşi bilgi sayfasinda bulabilirsiniz.
Özel karamteristikleri
Anakartiniz cegtli donanim kademelerinde mevcuttur. Ana kartinizin konfigurasyonuna bagimi olarak ana kartiniz belirli ozelliklere sahiptir veya destekler.
Bu anakartin onemli özellikleri bu el kitabi icinde aciklanmistir.
Anakarta iliskin daha fazla bilgiyi CD veya "OEM Anakarti" uzerindeki " User Documentation" el kitabinda ya da "internette" bulabilirsiniz.
Girisler ve soket böglantı
Ana kart girislerinizin ve soket baglantilarinizin konumunu el kitabinin baslangicinda bulabilirsiniz. Isaretlenen parçalar ve soket baglantilari ana kartta bulunmamalidir.
Harici girisler
Ana kart harici girişlerinizin konumunu el kitabinin baslangında bulabilirsiniz.
| PS/2 klavye*girişi, mor(opsiyonel) | PS/2fare*girişi, mor(opsiyonel) |
| LAN 品 直 直 | LAN girişi(RJ-45) |
| 《》 | Secişi(giri), açık mavi |
| 《》 | Secişi(çikısi), açık:yişil |
| IOI | Seribagli;&nti noktası, turkuviz |
Arka taraftaki harici USB-girisleri toplam maksimum 2 A ile yuklenebilirler.
Grafik kontrolcusu
Intel GMA 3100
256 MByte Video Hafizasi
- ADD2 Kartlararin (tek ve Çift DVI Adaptör Kartı) desteklenmesi
| Çozünūrlük (32 Bit/piksele kadar renk derinligi) | Frekans |
| 1024 x 768 (tavisye edilir / maks.*) | 120 / 200 Hz |
| 1280 x 1024 (tavisye edilir / maks.*) | 100 / 120 Hz |
| 1600 x 1200 (tavisye edilir / maks.*) | 85 / 120 Hz |
| 1440 x 900 Widescreen TFT (VGA / DVI) | x / x |
| 1680 x 1050 Widescreen TFT (VGA / DVI) | x / x |
| 1920 x 1200 Widescreen TFT (VGA / DVI) | x / x |
| * grafik ayari icin maksimum görtü tekralanma orani. Maksimum ayar kullanıldışında Video kalitesi;kütuleşebilir ("deteriorated"). |
İslemcinin takilması/sökülmesi
Burada açıklanan:tüm calismalar:iin sisteminiz tamamen ağ geriliminden ayilmış olmaldir! Bununla ilgili detayl bilgileri sisteminizin kullanı klavuzunda bulabilirsiniz.
Teknik Özellikler
- Kaide LGA 775, maks. 65W; Intel® Core 2 DUO Islemcileri 1333/1066/800 MHz FSB; Intel® Pentium Dual Core E2xxx Islemcileri 800 MHz FSB, Intel® Celeron® Islemcileri 4xx 800 MHz FSB
- Bu ana kart tarafindan desteklenen islemcilerinGPCel bir listesini Internet'te su adreste bulabilirsiniz: "www.fujitsu-siemens.com/mainboards".
Asla islemcinin alt yuzüne dokunmayın. Derinizin uzerinde bulunan orteğin yag gibi hafif kırler dahi islemcinin calismasini olumsuz etkileyebilir vya istemciyi tahrip edebilir. Islemci yuvasinin Yayl kontaklariçok hassas oldugundan ve bukulmeleri)yasak oldugundan istemciyi cok itinalbir sekilde yudasina oturtun.
Bir veya birden fazla yayli kontak bukulmusage islemciyi kesinlikle yerleistirmeyin,aksi takdirde islemciye hasar verilebilir. Luffen direkt olarak yetkili saticiniza basvurun
Uygulama tarzi
I\$lemcinin yuyasi yayi kontaklarin korunmasi icin bir koruyucu kapkla ortulmustur. Garanti durumunda ana kart ancak koruyucu kapak sabit takili oldugunda Fujitsu Siemens Computers tarafindan geri alinacaktir!
Sogutma bloğunu Çiakin.
Mandalin uzerine bastirin ve yerinden cikarin.
Tutucuyu yukari dokru katlayin.

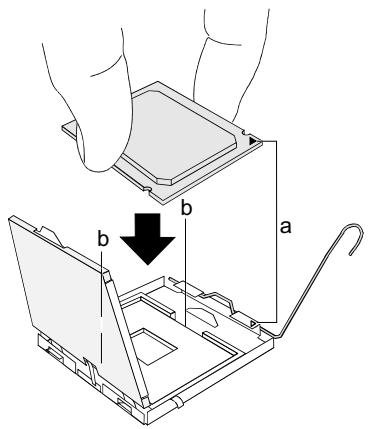

islemciyi basparmağıniz ve isaret parmağınizla tutun ve islemcinin isareti yuvadaki isaretle ortüsecek (a) sekilde islemciyi yuvasin (b)icine takin.
Mandalī yerineGPCinceye kadar asaqiya bastirn.
Koruyucu kapaigi cikarin ve bunu saklayin.
Anakart üzerinde, kullananan soğutmasa boguna gore farkli soğutmasa bogututucularin gerekli oldugunu lutfen dikkate alin.
Sokme turüne gore bir koruyucu folyoyu soğutma govdesinden Çikartmali veya yerleştimeden.Once soğutma govdesine isı lletken macunu sürmelisiniz.
Sogutma blogunu - modeline gore - dört civata ile tespit edin veya baglanti yerlerine yerleştinir.
Ana belleşin takilmasi/sokülmesi
Teknik özellikler
| Teknoloji | DDR2 667/800 SDRAM tampon belleksiz DIMM modülleri 240-Pin; 1,8 V; 64 Bit, ECC yok |
| Toplam boyet | 128 Mbayt ila 8 GBayt |
| Modül boyetu | Modül bestehtina 128, 256, 512, 1024 veya 2048 Mbayt |
Bu ana kart ici tavsiye edilen hafiza modullerin减免 bir listedini Internet'te su adreste bulabilirsiniz: "www.fujitsu-siemens.com/mainboards".
En az bir hafiza modulu takilmis olmalidir. Ceşitli hafiza kapasitesine sahip hafiza modulleri kombine edilebilir.
Yalinizca ECC'siz tampon belleksiz 1,8 V bellek modullerin kullanilmasi serbestir.
DDR2 bellek modullerinPC2-5300U- veya PC2-6400U- spesifikasyonuna uygun olmasiŞartır.
Bir hafiza modulunden daha fazla kullandiginizda, hafiza modulnde her iki hafiza kanalini paylastirmayunutmayin. Bu sayede cift kalan modunun performans avantajlarindan yararlanirsiniz.
Eger Channel A ve Channel B ici de ayni buyuklukte olan bellek kullanilirsa maksimum system performansi saglanmis olur.
Bellek donatma isleminin kolaylastirimalisi icin soketler (Slot'lar) renklidir.
8 Gbyte olan bir bellek konfigurasyonunda görulebilen ve kullanilabilen ana bellek 7 Gbyte'a kadar azaltilmş olabilir (sistemin konfigurasyonuna bagımlidir).
| Takilili alan bellek modülüsaysı | ||||
| Sullanılacak soket yerleri | 1 | 2 | 3 | 4 |
| Channel A, Slot 1 | X | X | X | X |
| Channel B, Slot 2 | X | X | X | |
| Channel A, Slot 3 | X | X | ||
| Channel B, Slot 4 | X | |||
Takma/Sokme islemi "Anakart Temel Bilgileri" el kitabi ici de aclanmistir.
PCI-Bus-Interrupts - Doğru PCI yuvasınin/seçilmesi
Bu böllume ilgili kapsamli bilgileri "Basic information on mainboard" ("Anakart Temel Bilgileri") el kitabı icinde bulabilirsiniz.
Optimal stabilite, performans ve uyumluluğe elde etmek icin ISA IRQ'larin veya PCI IRQ Line'larin coklu kullanimindan (IRQ Sharing) kaçınin. Eger IRQ Sharing kaçınilmaz bir durum ise, ilgili tüm aygünlarin ve bunlarin sürucülerinin IRQ Sharing'i desteklemesişartir.
PCI IRQ Line'larina hangi ISA IRQ'larin tanin edilecegi normalde BIOS tarafindan otomatik olarak belirlenir (bkz. "BIOS-Setup" açıklaması).
Tekli fonksiyonel gelistirme kartlari
PCI-/PCI express genisletme kartlari maksimum bir kesme istegine (Interrupt) ihtiyaç duyar ve bu PCI-Interrupt INT A olarak tanimlanir. Kesme istegine ihtiyaç duymayan genisletme kartlari herhangi bir yuva icine takilabilir.
Cok fonksiyonlu genisletme kartlari veya entegre PCI-PCI koprulu genisletme kartlari
Bu gelseirme kartları dört PCI-Interrupta kadar ihtiyaci vardir: INT A, INT B, INT C, INT D. Bu Interrupt'larin kaç sayida ve hangilerinin kullanilacagi gonderilen kartlarin belgesinden alabilirsiniz.
Hangi PCI-Interrupt'in hangi IRQ Line'larina ait oldugu asagidaki tabloda gosterilmistir:
On board controller
| PCI INT LINE | 1 (A) | 2 (B) | 3 (C) | 4 (D) | 5 (E) | 6 (F) | 7 (G) | 8 (H) |
| UHCI USB 1.1 | ||||||||
| Dev 1A Fn 0 1th | - | - | - | - | X | - | - | - |
| Dev 1A Fn 1 2nd | - | X | - | - | - | - | - | - |
| Dev 1D Fn 0 3rd | - | - | - | - | - | - | - | X |
| Dev 1D Fn 1 4th | - | - | - | - | - | - | X | - |
| Dev 1A Fn 2 5th | - | - | - | - | - | X | - | - |
| EHCI USB 2.0 | ||||||||
| Dev 1A Fn 7 | - | X | - | - | - | - | - | - |
| Dev 1D Fn 7 | - | - | - | - | - | - | - | X |
| SATA #1 | - | - | - | X | - | - | - | - |
| SATA #2 | - | X | - | - | - | - | - | - |
| SMBus | - | - | - | X | - | - | - | - |
| Intel LAN | - | - | X | - | - | - | - | - |
| HD Audio | - | - | - | - | X | - | - | - |
| Broadcom LAN | D | A | B | C | - | - | - | - |
| Onboard Graphik | X | - | - | - | - | - | - | - |
Mechanical slot
| PCI INT LINE | 1 (A) | 2 (B) | 3 (C) | 4 (D) | 5 (E) | 6 (F) | 7 (G) | 8 (H) |
| PCI | ||||||||
| Slot 1 | - | - | D | C | - | B | A | - |
| Slot 2 | - | - | C | D | - | A | B | - |
| PCIe x16 | A | B | C | D | - | - | - | - |
| PCIe X1 | - | - | - | - | - | - | X | - |
Ikkonce tek bir IRQ Line'a sahipieran PCI-/PCI express yuvalarini kullanin (IRQ Sharing yapmayin). Eger IRQ Sharing ile baska bir PCI-/PCI express yuvayi kullanmak zorunda kalirsaniz, genisletme kartinin, baska aygittlarla IRQ Sharing'i bu PCI IRQ Line'i uzerinde kusursuz bir sekilde destekleyip desteklemediğinci kontrl edin. Bu PCI IRQ Line'i uzerindeki:tüm kartlarin ve componentlerin sürucüleri de IRQ Sharing'i desteklemek zarundadir.
BIOS-Update (Güncelleşirme)
Ne zaman bir BIOS-Update yapilmalidir?
Yeni isletim sistemlerine, yeti yazilmlara veya yeti donanilmara uyumluluğ garantilemek icin Fujitsu Siemens Computers yeti BIOS versiyonlarini kullanima sunmaktadir. Bunun disinda yeti BIOS fonksiyonlarinin entegre edimesi mumkundur.
Bir sorunun yeti surucu (driver) veya yeti yazilim sayesinde giderilemediigi durumlarda da daima BIOS-UpdateGPCkelestirilmelidir.
BIOS-Update'ler nereden temin edilebilir?
BIOS-Update'leri internette "www.fujitsu-siemens.com/mainboards" adresi其中之一 bulabilirsiniz.
Başlatma Özellğine sahip BIOS güncelleme disketi dahil DOS'tan BIOS güncelleme - Kısaartzklama
Update dosyasinin internet sitemizden PC'nize yukleyin.
BoS bir disket (1,44 MBayt) takin.
Guncelleme dosyasini uygulayin 2461103.EXE).
Start edebilir bir Update disketi hazirlanir. Disketi disket surucusu icinde birakin.
PC'yi yeniden calistiriniz.
Ekrandaki talimatlari takip edin.
DOS kisminda BIOS guncellemeyle ilgili detayl bilgileri "BIOS guncelleme" ile ilgili el kitabinda bulabilirsiniz (CD"Drivers & Utilities").
Windows alteinda Utility DeskFlash 1le BIOS-Update
DeskFlash ile doit runan Windows alteinda bir BIOS-Update yapilmasi mumkundur. DeskFlash CD "Drivers & Utilities" kisminda bulunmaktadir (DeskUpdate kisminda).
